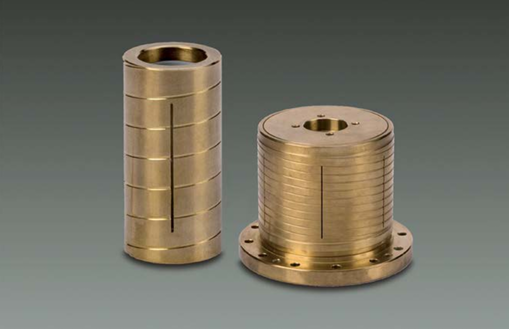

Expanderhylsor med eller utan flänsring
Expanderhylsor med eller utan flänsring
Expanderhylsor med eller utan flänsring.
Beskrivning
KOSTYRKA® Expanderhylsor
KOSTYRKA® expanderhylsor har utvecklats speciellt för uppspänning av rundbord och indexeringsenheter.
Genom att funktionsprincipen hos klämhylsor har omvänts expanderar mantelytan på expanderhylsan med hjälp av hydrauliskt oljetryck. På detta sätt kan exempelvis ett roterande maskinbord spännas fast från insidan.
KOSTYRKA® expanderhylsor tillverkas uteslutande enligt kundspecifikation. Om så önskas kan vi även leverera expanderhylsor komplett med hus. I detta utförande erhåller du en komplett uppspänningsenhet som är färdig för installation.
Om detaljer med olika toleranser ska spännas fast måste ytterdiametern på KOSTYRKA® expanderhylsan anpassas därefter. I sådana fall är det nödvändigt att kontakta vår utvecklingsavdelning för rådgivning.
Skicka gärna din förfrågan till oss.
English
KOSTYRKA® Expanding sleeves
KOSTYRKA® expanding sleeves were developed specially for clamping round tables and indexing units. Based on the reversal of the function principle of the clamping sleeves, with expanding sleeves the jacket is expanding by oil pressure. With these for example, a roating machine table is clamped from the inside. KOSTYRKA® expanding sleeves are manufactured exclusively to the customer‘s specifications. If desired, we can also supply expanding sleeves complete with a housing. In this case, you receive a clamping unit that is ready to install. If parts with different tolerances are to be clamped, the outside diameter of the KOSTYRKA® expanding sleeve must be adapted accordingly. For this it is essential that you consult our Development Department. Please send your request.
Ytterligare information
| Variant | Expanderhylsa med flänsring, Expanderhylsa utan flänsring, Specialutförande |
|---|
FAQ – Kostyrka
Kostyrka är specialiserade på hydraulisk klämteknik och utvecklar/tillverkar hydrauliskt aktuerade klämelement för att hålla och frigöra rörliga maskindelar säkert och reaktionsfritt.
De huvudsakliga produktgrupperna som anges är klämhylsor, expanderhylsor, klämringar, klämremsor, klämdiskar, klämkassetter, stödelement, tryckförstärkare samt adaptiva spänn- och fixtursystem.
[exportreform.se], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com] [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com]
En klämhylsa utan fläns kan ta upp axialkrafter, medan en klämhylsa med fläns kan ta upp både axialkrafter och vridmoment.
[exportreform.se], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com] [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com]
En expanderhylsa utan fläns tar upp axialkrafter, medan en expanderhylsa med fläns kan ta upp både axialkrafter och vridmoment.
Kostyrkas lösningar används för bland annat axlar, spindlar, pinoler, paletter, sliders/slidar, rundbord och delningsapparater, samt andra runda eller plana maskinelement.
ostyrkas lösningar används för bland annat axlar, spindlar, pinoler, paletter, sliders/slidar, rundbord och delningsapparater, samt andra runda eller plana maskinelement.
[kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com]
Båda delarna förekommer. Kostyrka anger att de erbjuder både standardiserade lösningar från lager och kundanpassade lösningar beroende på applikation.
[kostyrka.com], [kostyrka.com], [kostyrka.com]
Ja. Kostyrka anger 20 standardstorlekar för klämhylsor utan fläns, från 10 mm till 150 mm i diameter.
[kostyrka.com]
På klämhylssidan anges att klämhylsor finns från 6 mm till över 2 000 mm i innerdiameter, längder upp till över 900 mm, och för drifttryck upp till 600 bar.
[kostyrka.com]
Expanderhylssidan anger att klämdiametrar börjar vid 8 mm och att tryck upp till 600 bar är möjliga; de anger även kundanpassade lösningar upp till mycket stora dimensioner.
[kostyrka.com]
Kostyrka beskriver att deras princip ger en friktionsbaserad och full ytanliggning där ytorna på de klämda delarna inte skadas.
[kostyrka.com], [kostyrka.com]
Stödelementen används för att stabilisera arbetsstycken under bearbetning och för att minimera vibrationer, vilket enligt Kostyrka bidrar till högre produktkvalitet.
[kostyrka.com]
Kostyrka anger att stödelement finns i patronform och som kompletta stödanordningar, samt att de finns i fyra standardstorlekar och även som kundanpassade lösningar.
[exportreform.se], [kostyrka.com]
Tryckförstärkare används när maskinens hydraulik inte räcker för att uppnå önskad kraft, eller när det inte finns hydraulik alls utan bara tryckluft.
[kostyrka.com]
Kostyrka listar luft-olja-tryckförstärkare, olja-olja-tryckförstärkare, skruvpumpar och tryckackumulatorer.
[kostyrka.com]
Kostyrka beskriver att dessa bygger på en differentialkolv som omvandlar pneumatiskt tryck på 6 bar till hydraultryck upp till 300 bar.
[kostyrka.com]
Kostyrka beskriver en klämkassett som ett kompakt, färdigt klämelement där en eller flera klämremsor eller klämdiskar är monterade i ett hus, och som bara behöver anslutas till hydrauliken.
[kostyrka.com]
Kostyrka beskriver dessa system som särskilt användbara för komplexa arbetsstycken, arbetsstycken med dimensionsavvikelser och friformsytor, eftersom de kan stödja arbetsstyckets kontur.
[kostyrka.com]
Kostyrka beskriver Pin Jaws som överbackar för konventionella NC-skruvstycken i standard- och kundanpassade storlekar/lösningar.
[kostyrka.com]
Dokument
| Expanderhylsor med eller utan flänsring | .PDF BROSCHYR ↓ |
.PDF RITNING ↓ |
|
