(5650) Klämdiskar/Clamping discs för exakt fastspänning av plana maskinkomponenter
(5650) Klämdiskar/Clamping discs för exakt fastspänning av plana maskinkomponenter

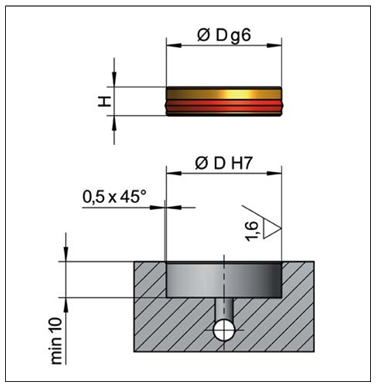

Klämdiskar (eng. clamping discs) är hydrauliskt aktiverade spännelement utvecklade för säker och exakt fastspänning av plana maskinkomponenter, såsom slidar, palletbord, dubbdockor och stödytor.
Beskrivning
Klämdiskar (eng. clamping discs) är hydrauliskt aktiverade spännelement utvecklade för säker och exakt fastspänning av plana maskinkomponenter, såsom slidar, palletbord, dubbdockor och stödytor. De används främst inom verkstadsteknisk produktion och moderna CNC-maskiner där hög klämkraft, snabb respons och kompakt design är avgörande.
Kostyrkas klämdiskar bygger på beprövad hydraulisk klämteknik och ger en kraftfull, jämn och reaktionsfri fixering av arbetsstycken eller maskindelar. lämdiskar används i ett brett spektrum av industriella applikationer:
- CNC-maskiner och bearbetningscenter
- Fixturer och uppspänningssystem
- Maskinslidsar och styrsystem
- Roterande bord och axiala fixeringar
- Automatiserade produktionslinjer
Särskilt lämpliga där snabb och säker låsning av plana komponenter krävs.Klämdiskar finns i både standardiserade dimensioner och kundanpassade utföranden. Klämdiskarna är tillverkade av brons och levereras med tätning. Vid behov kan klämdiskarna även tillverkas i nitrerathärdat stål eller ythärdat aluminium.
FAQ – Kostyrka
Kostyrka är specialiserade på hydraulisk klämteknik och utvecklar/tillverkar hydrauliskt aktuerade klämelement för att hålla och frigöra rörliga maskindelar säkert och reaktionsfritt.
De huvudsakliga produktgrupperna som anges är klämhylsor, expanderhylsor, klämringar, klämremsor, klämdiskar, klämkassetter, stödelement, tryckförstärkare samt adaptiva spänn- och fixtursystem.
[exportreform.se], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com] [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com]
En klämhylsa utan fläns kan ta upp axialkrafter, medan en klämhylsa med fläns kan ta upp både axialkrafter och vridmoment.
[exportreform.se], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com] [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com]
En expanderhylsa utan fläns tar upp axialkrafter, medan en expanderhylsa med fläns kan ta upp både axialkrafter och vridmoment.
Kostyrkas lösningar används för bland annat axlar, spindlar, pinoler, paletter, sliders/slidar, rundbord och delningsapparater, samt andra runda eller plana maskinelement.
ostyrkas lösningar används för bland annat axlar, spindlar, pinoler, paletter, sliders/slidar, rundbord och delningsapparater, samt andra runda eller plana maskinelement.
[kostyrka.com], [kostyrka.com], [kostyrka.com], [kostyrka.com]
Båda delarna förekommer. Kostyrka anger att de erbjuder både standardiserade lösningar från lager och kundanpassade lösningar beroende på applikation.
[kostyrka.com], [kostyrka.com], [kostyrka.com]
Ja. Kostyrka anger 20 standardstorlekar för klämhylsor utan fläns, från 10 mm till 150 mm i diameter.
[kostyrka.com]
På klämhylssidan anges att klämhylsor finns från 6 mm till över 2 000 mm i innerdiameter, längder upp till över 900 mm, och för drifttryck upp till 600 bar.
[kostyrka.com]
Expanderhylssidan anger att klämdiametrar börjar vid 8 mm och att tryck upp till 600 bar är möjliga; de anger även kundanpassade lösningar upp till mycket stora dimensioner.
[kostyrka.com]
Kostyrka beskriver att deras princip ger en friktionsbaserad och full ytanliggning där ytorna på de klämda delarna inte skadas.
[kostyrka.com], [kostyrka.com]
Stödelementen används för att stabilisera arbetsstycken under bearbetning och för att minimera vibrationer, vilket enligt Kostyrka bidrar till högre produktkvalitet.
[kostyrka.com]
Kostyrka anger att stödelement finns i patronform och som kompletta stödanordningar, samt att de finns i fyra standardstorlekar och även som kundanpassade lösningar.
[exportreform.se], [kostyrka.com]
Tryckförstärkare används när maskinens hydraulik inte räcker för att uppnå önskad kraft, eller när det inte finns hydraulik alls utan bara tryckluft.
[kostyrka.com]
Kostyrka listar luft-olja-tryckförstärkare, olja-olja-tryckförstärkare, skruvpumpar och tryckackumulatorer.
[kostyrka.com]
Kostyrka beskriver att dessa bygger på en differentialkolv som omvandlar pneumatiskt tryck på 6 bar till hydraultryck upp till 300 bar.
[kostyrka.com]
Kostyrka beskriver en klämkassett som ett kompakt, färdigt klämelement där en eller flera klämremsor eller klämdiskar är monterade i ett hus, och som bara behöver anslutas till hydrauliken.
[kostyrka.com]
Kostyrka beskriver dessa system som särskilt användbara för komplexa arbetsstycken, arbetsstycken med dimensionsavvikelser och friformsytor, eftersom de kan stödja arbetsstyckets kontur.
[kostyrka.com]
Kostyrka beskriver Pin Jaws som överbackar för konventionella NC-skruvstycken i standard- och kundanpassade storlekar/lösningar.
[kostyrka.com]
Dokument
Broschyr: Ladda ner
