(5350) Spännelement för cylindriska maskindelar, Klämhylsa utan fläns

(5350) Spännelement för cylindriska maskindelar, Klämhylsa utan fläns

(5350) Spännelement för cylindriska maskindelar, Klämhylsa utan fläns

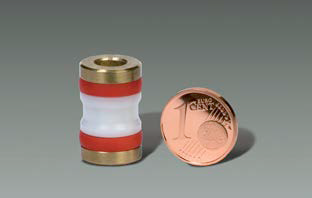

Kostyrka original Klämhylsa utan flänsring/Clamping Sleeve

Artikelnr: 5350 Kategori: Varumärke:
Lägg till i offertförfrågan

Beskrivning

KOSTYRKA® klämhylsor används för att fixera cylindriska maskinelement såsom axlar, bultar, spindlar eller pinoler och möjliggör mycket höga hållkrafter samt korta cykeltider trots sin kompakta konstruktion.
Kärnan i alla KOSTYRKA® klämhylsor utgörs av en flexibelt uppbyggd bas kropp tillverkad av en metall-plastkomposit. Efter installation omsluter de komponenten som ska spännas fast och håller den på plats med hjälp av hydrauliskt tryck.
En särskilt intressant egenskap hos KOSTYRKA-principen är att oljetrycket omvandlas till en mycket hög radiell spännkraft, utan förluster eller reaktionskrafter. En unik egenskap är den fullständiga ytbelastningen mot den komponent som ska spännas. När oljetrycket släpps återgår hylsorna till sin ursprungliga form och frigör den tidigare fastspända komponenten.
Denna friktionsbaserade fastsättning innebär att ytorna på de fastspända delarna inte skadas.

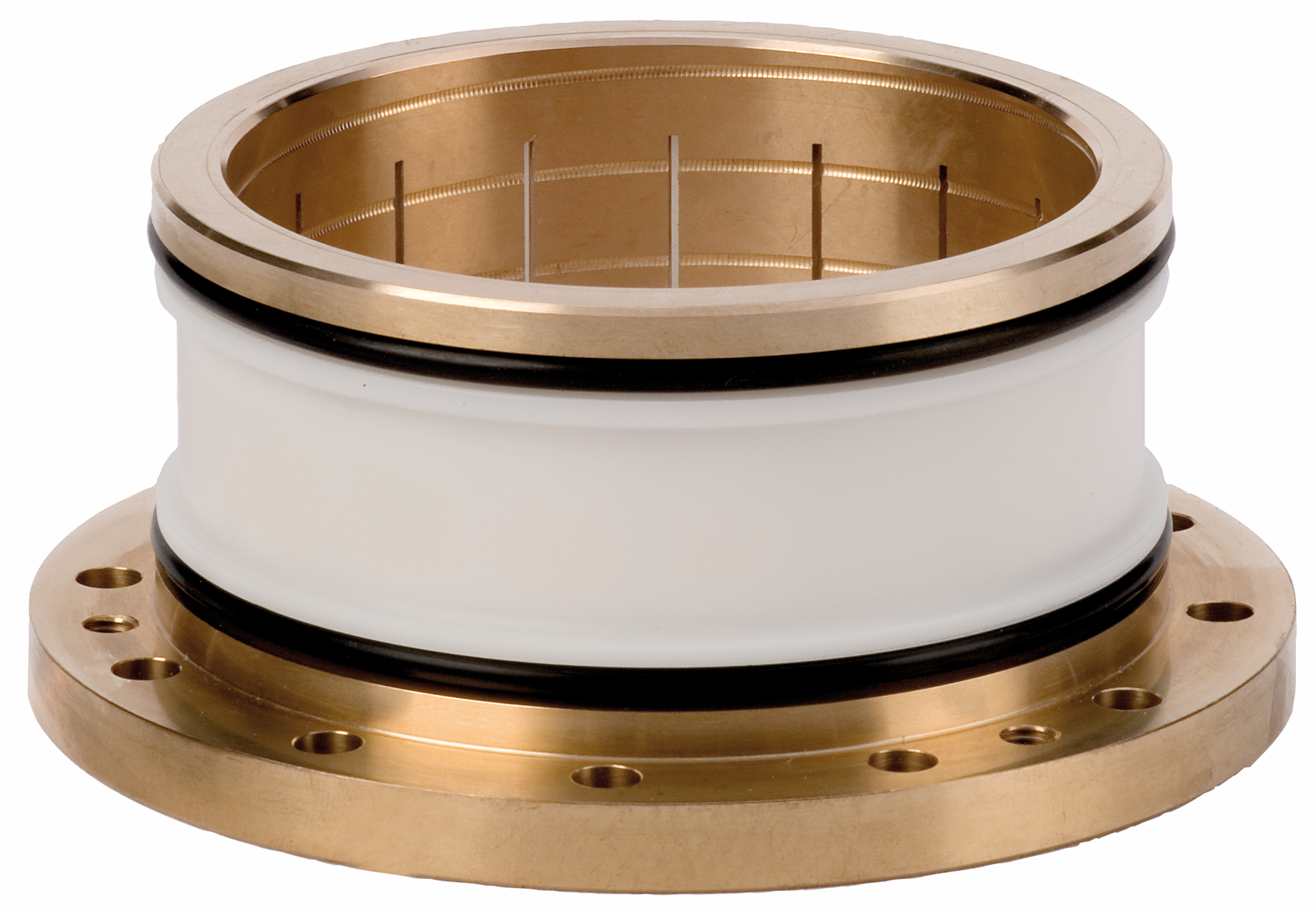

Klämhylsor utan fläns kan endast ta upp axiella krafter, medan hylsor med monteringsfläns kan ta upp både axiella krafter och vridmoment.
KOSTYRKA® klämhylsor finns för närvarande med invändiga diametrar från 6 (0,25 tum) upp till över 2 000 mm (80 tum) och längder upp till över 900 mm (35 tum), för drifttryck upp till 600 bar (8 700 psi).

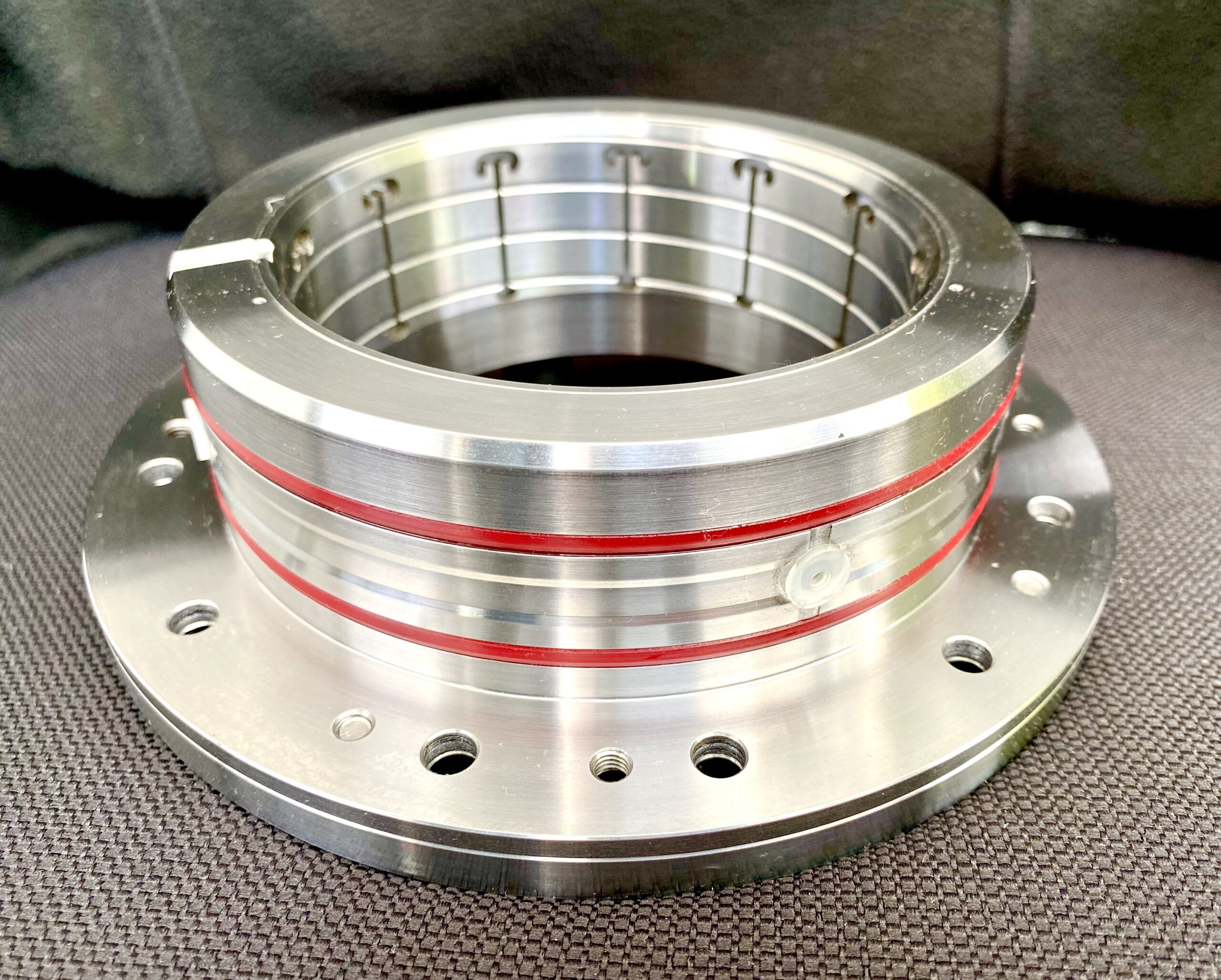

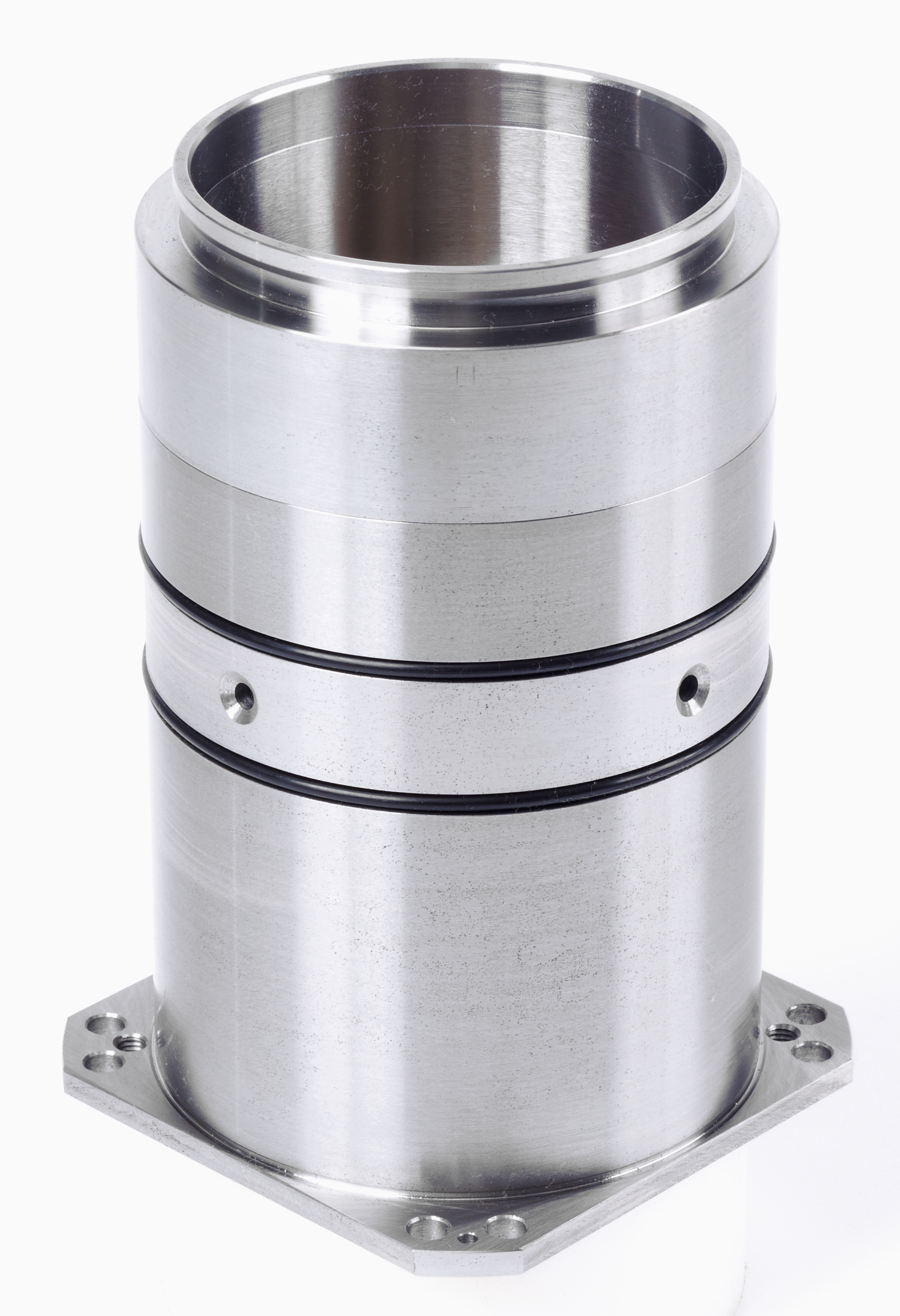

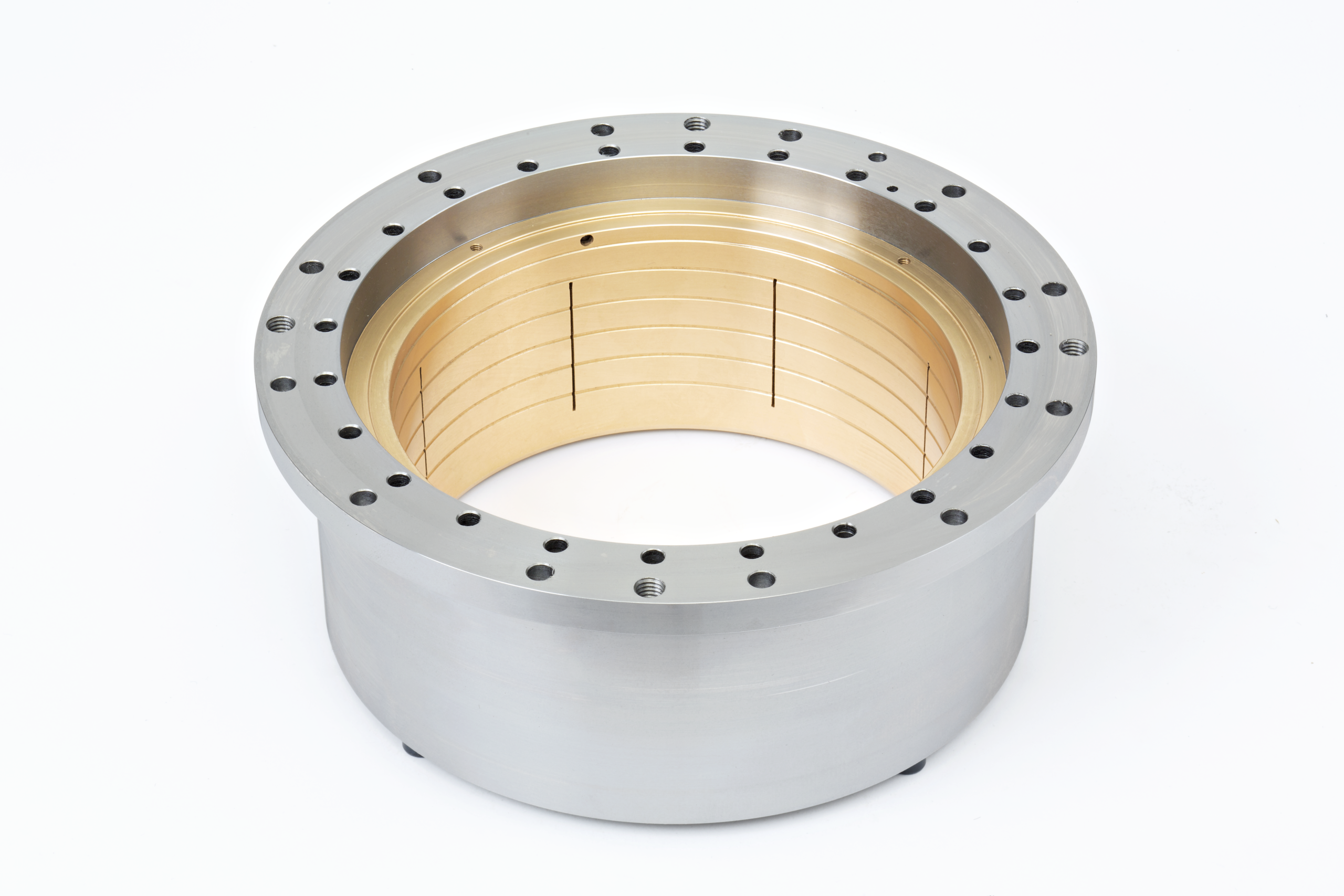

KOSTYRKA samarbetar även gärna med kunden för att ta fram lösningar i andra dimensioner.t.





FAQ – Kostyrka

CAD

5350.010.040 10 mm 20 mm 40 mm 9,5 mm .STP DOWNLOAD ↓
5350.015.050 15 mm 25 mm 50 mm 9,5 mm .STP DOWNLOAD ↓
5350.020.045 20 mm 30 mm 45 mm 10,0 mm .STP DOWNLOAD ↓
5350.020.065 20 mm 30 mm 65 mm 10,0 mm .STP DOWNLOAD ↓
5350.025.060 25 mm 35 mm 60 mm 11,0 mm .STP DOWNLOAD ↓
5350.025.080 25 mm 35 mm 80 mm 11,0 mm .STP DOWNLOAD ↓
5350.030.058 30 mm 40 mm 58 mm 11,5 mm .STP DOWNLOAD ↓
5350.030.100 30 mm 40 mm 100 mm 11,5 mm .STP DOWNLOAD ↓
5350.035.080 35 mm 45 mm 80 mm 12,0 mm .STP DOWNLOAD ↓
5350.040.070 40 mm 50 mm 70 mm 12,0 mm .STP DOWNLOAD ↓
5350.040.100 40 mm 50 mm 100 mm 12,0 mm .STP DOWNLOAD ↓
5350.045.100 45 mm 55 mm 100 mm 12,0 mm .STP DOWNLOAD ↓
5350.050.100 50 mm 65 mm 100 mm 14,0 mm .STP DOWNLOAD ↓
5350.060.100 60 mm 75 mm 100 mm 14,0 mm .STP DOWNLOAD ↓
5350.070.120 70 mm 85 mm 120 mm 15,0 mm .STP DOWNLOAD ↓
5350.080.100 80 mm 100 mm 100 mm 18,5 mm .STP DOWNLOAD ↓
5350.080.120 80 mm 100 mm 120 mm 18,5 mm .STP DOWNLOAD ↓
5350.100.140 100 mm 125 mm 140 mm 18,5 mm .STP DOWNLOAD ↓
5350.120.115 120 mm 140 mm 115 mm 18,5 mm .STP DOWNLOAD ↓
5350.150.140 150 mm 175 mm 140 mm 18,5 mm .STP DOWNLOAD ↓

Dokument

Broschyr: Ladda ner
